赣州【当地】瓦斯继电器校验仪TH-308D多功能电能表现场校验仪的简单介绍

赣州瓦斯继电器校验仪采用单通道管路校验技术，但同时配有适配于不同型号的口径转接器，校验时可选取相应口径的转接器，具有测试速度快、精度高、数据准确、重复性好等特点；3）可对瓦斯（气体）继电器流速值、容积值及密封性能的自动检测和校验，各测试项目可分别独立完成，互不影响，同时可将测试结果进行保存和打印；4）采用计算机控制，鼠标键盘操作，彩色液晶显示器显示，界面直观、操作方便，自动化程度高：5）使用于国产QJ系列（25、50、80）、进口（如EMB系列、MR系列、COMEM等）瓦斯（气体）继电器的校验。6）使用液压压紧技术，操控性更好。三、技术指标工作环境温度：-10℃~＋60℃工作电源：AC220V 50HZ供电方式：单相电源供电额定功率：3.7KW流速检测范围：Φ80: 0~2.2m/sΦ50: 0~3.2m/sΦ25: 0~4.2m/s气体容积检测范围：0~1000ml密封性能校验：试验压力：0.1~0.25MPA（可任选）试验时间：1~80min（可任选）校验精度：1.0级（流量计精度0.5级）显示方式：15寸彩色液晶显示器操作方式：计算机控制，鼠标，键盘操作打印方式：USB打印机全中文报表打印外形尺寸：1650×850×1780mm（长×宽×高）净 重：350KG四、工作原理图二油路图4.1密闭测试4.1.1 进行密闭测试时2、14气动球阀关闭9、11电磁阀关闭，4电磁阀打开，空压机通过5气管给管道加压，达到规定压力时，3压力计反馈信号给控制系统，控制系统给信号于4电磁阀关闭5气管。在此压力下测试瓦继电器密闭性。4.1.2 密闭测试完成，系统控制管路泄压，油回流至回油槽。4.2容积测试4.2.1 容积测试，2、14气动球阀关闭，4、10、11电磁阀关闭，9电磁阀打开，12气管给瓦斯继电器加气把油压至8容积筒，7压力计采集体积将信号送至系统，同时系统采集瓦斯继电器轻瓦斯触发信号，如果轻瓦斯触发时容积在标定值范围以内结果即为有效，否则无效。4.2.2 测试完成，10电磁阀打开容积筒内的油回流至回油槽。

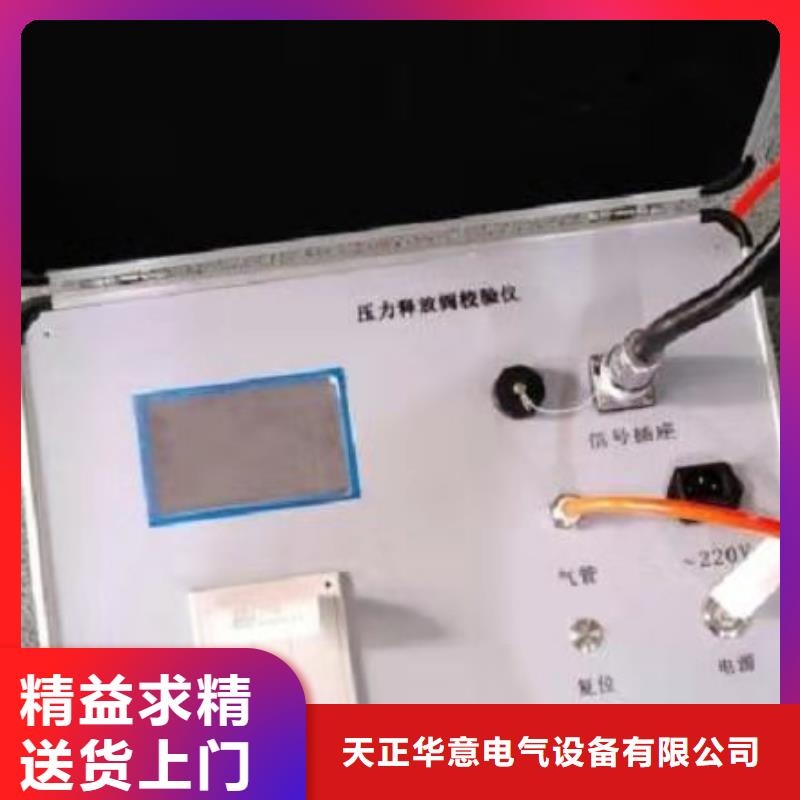

赣州瓦斯继电器校验仪 变压器压力释放阀校验装置使用说明书青岛天正华意电气设备有限公司一、产品概述压力释放阀是油浸式变压器的压力保护装置，是保护油箱的重要组件。若是压力释放阀系统出现故障，不能可靠开启，会造成变压器箱体及油枕的破坏；不能可靠关闭，则会造成变压器油泄露，导致变压器停运或发生重大事故。压力释放阀的运行可靠性，直接关系到变压器的安全。二、主要功能和特点检测压力释放阀的引用标准是机械部JB7065-2004《变压器用压力释放阀》和JB/T7069-2004《变压器用压力释放阀试验导则》。主要对以下项目开展检测：外观质量检查、时效开启压力试验、开启压力试验、关闭压力试验、密封压力及密封性能。该校验装置主要用于油浸式电力设备上压力释放阀的校验，其模拟油浸式电力设备内发生故障时压力释放阀的动作机理，利用空气压力来测试压力释放阀的开启压力和关闭压力，测试系统的原理框图和系统组成如图1所示。
